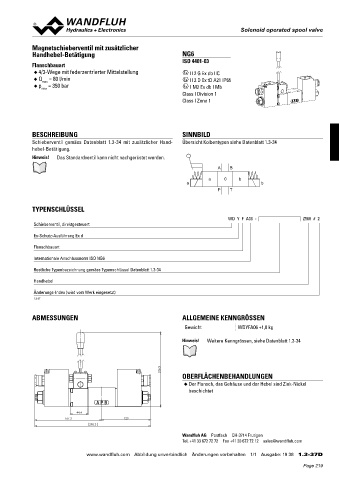

Page 219 - Softbound_Edition_19_en
P. 219
Magnetschieberventil
Solenoid operated spool valve
Magnetschieberventil mit zusätzlicher
Handhebel-Betätigung NG6
ISO 4401-03
Flanschbauart
◆ 4/3-Wege mit federzentrierter Mittelstellung x II 2 G Ex db IIC
◆ Q = 80 l/min x II 2 D Ex tD A21 IP65
max
◆ p = 350 bar x I M2 Ex db I Mb
max
Class I Division 1
Class I Zone 1
BESCHREIBUNG SINNBILD
Schieberventil gemäss Datenblatt 1.3-34 mit zusätzlicher Hand- Übersicht Kolbentypen siehe Datenblatt 1.3-34
hebel-Betätigung.
Hinweis! Das Standardventil kann nicht nachgerüstet werden.
A B
a 0 b
a b
P T
TYPENSCHLÜSSEL
WD Y F A06 - Z568 # 2
Schieberventil, direktgesteuert
Ex-Schutz-Ausführung Ex d
Flanschbauart
Internationale Anschlussnorm ISO NG6
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.3-34
Handhebel
Änderungs-Index (wird vom Werk eingesetzt)
1.3-37
ABMESSUNGEN ALLGEMEINE KENNGRÖSSEN
Gewicht WDYFA06 +1,0 kg
Hinweis! Weitere Kenngrössen, siehe Datenblatt 1.3-34
256.5
OBERFLÄCHENBEHANDLUNGEN
◆ Der Flansch, das Gehäuse und der Hebel sind Zink-Nickel
beschichtet
44.4
167.3 123
290.3
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 [email protected]
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/1 Ausgabe: 19 38 1.3-37 D
